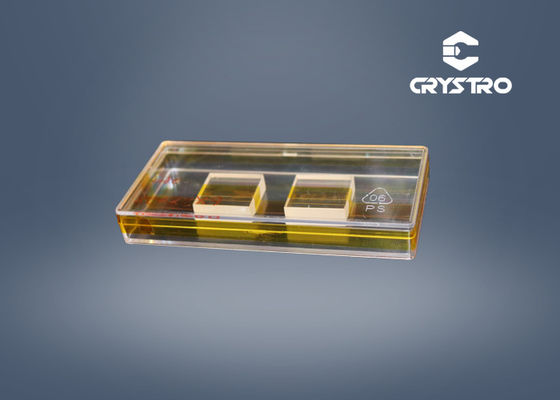

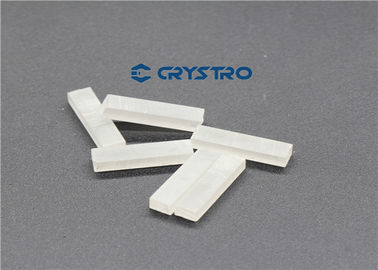

Cristal magnetoóptico del granate TGG del galio del terbio para los dispositivos ópticos del aislador

Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices
Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices

Ampliación de imagen :  Cristal magnetoóptico del granate TGG del galio del terbio para los dispositivos ópticos del aislador

Datos del producto:
Lugar de origen: China
Nombre de la marca: Crystro
Certificación: SGS/ROHS
Número de modelo: JCR200404-01
Pago y Envío Términos:
Cantidad de orden mínima: 1PC
Precio: USD 20-100/pc
Detalles de empaquetado: Caja limpia transparente
Tiempo de entrega: 3-4 semanas
Condiciones de pago: T/T, Western union, Moneygram, Paypal
Capacidad de la fuente: 10000pcs por semana
Descripción detallada del producto
Diámetro: hasta 78m m Longitud: hasta 100m m
Tolerancia del diámetro: +0/-0.05mm Tolerancia de la longitud: +/-0.2mm
orientación: 111 Ratio de la extinción: >35dB
Calidad superficial: 10/5 Capa de AR: <0>
Alta luz:

materiales magnetoópticos

,

Granate del galio del gadolinio

,

Cristal magnetoóptico de TGG

Crystal Terbium Gallium Garnet magnetoóptico (TGG) para los dispositivos ópticos del aislador

El granate del galio del terbio (TGG) es el material cristalino correcto para los dispositivos de Farady. El ratator de Farady se compone de una barra de TGG contuvo en un imán diseñado especial. La polarización de un haz luminoso que pasa a través del rotor hace la rotación.

El aislador óptico es un Faraday que el rotor fijó entre dos polarizadores convenientemente alineados que permite que un haz luminoso pase a través en una dirección solamente. TGG tiene una combinación de propiedades excelentes tales como constante grande de Verdet, pérdida de la luz corta, alta conductancia termal y alto umbral de daño ligero que haga le un material único para los dispositivos de Faraday particularmente conveniente para los lasers y el Ti de YAG: los láseres sintonizables del zafiro, los lasers de anillo y la semilla inyectaron los lasers.

El TGG cristalino magnetoóptico es un material óptimo para los dispositivos de Faraday en la gama de 400nm-1100nm, excepto 470-500nm. El Faraday que el rotor consiste en una barra de TGG contuvo dentro de un imán diseñado especial. El sentido de la rotación de la polarización de un haz luminoso que pasa a través del rotor depende solamente de la dirección del campo magnético y no de la dirección de la propagación del haz luminoso.



La dirección de la rotación es solamente dependiente en la dirección del campo magnético y no en la dirección de la propagación del haz luminoso. El aislador óptico consiste en un sistema del rotor de 45 grados entre dos polarizadores convenientemente puestos en orden que permitan que un haz luminoso pase a través en una dirección solamente. Con una combinación de propiedades excelentes, tales como constante grande del verdet, la pérdida de la luz corta, la alta conductancia termal y el alto umbral de daño ligero, TGG es el material único para los dispositivos de Farady. Es ampliamente utilizado para los lasers y el Ti de YAG: láseres sintonizables del zafiro, lasers de anillo, etc.



Características:

  • Diámetro de gran tamaño del Boule: hasta 3"
  • Ratio de la extinción típico: alto grado del DB >35: DB >40
  • Constante 40 rad/T/m de Verdet en 1064 nanómetro
  • Índice de refracción 1,95 en 1064 nanómetro



Usos:

  • Rotor de Faraday;

  • Aislador óptico.



Propiedades principales:

Fórmula química TB3GA5O12
Parámetro de Lattic a=12.355Å
Método del crecimiento Czochralski
Densidad 7.13g/cm3
Dureza de Mohs 8,0
Punto de fusión 1725℃
Índice de refracción 1,954 en 1064nm



Fuente TGG de CRYSTRO cristalina con:

Orientación [111] dentro de minuto del arco ±15
Onda Front Distortion <1>
Ratio de la extinción >35dB
Tolerancia del diámetro +0.00mm/-0.05mm
Tolerancia de la longitud +0.2mm/-0.2mm
Chaflán º de 0.10mm@45
Llanura <1>
Paralelismo < 30="" arc="" Seconds="">
Perpendicularity < 5="" arc="" min="">
Calidad superficial 10/5 rasguño/empuje
Capa de AR <0>
Dimensiones grandes de cristales 2,0--76 milímetros de diámetro
