Oblea óptica del niobato LiNbO3 del litio 5200nm para los dobladores de la frecuencia

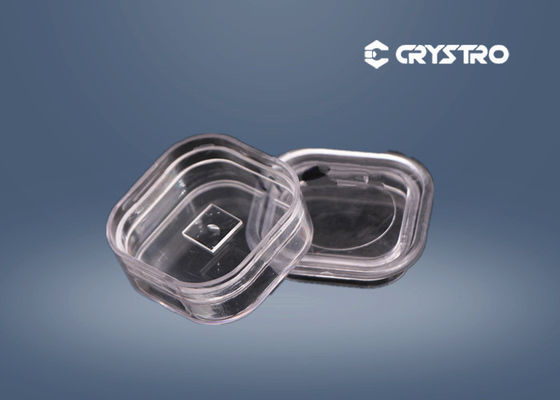

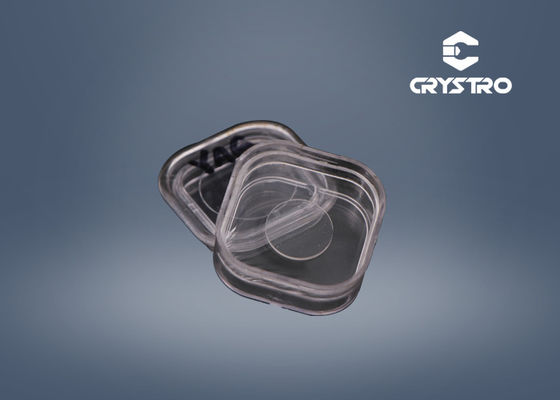

Optical 5200nm Lithium Niobate  LiNbO3 Wafer For  Frequency Doublers
Optical 5200nm Lithium Niobate  LiNbO3 Wafer For  Frequency Doublers Optical 5200nm Lithium Niobate  LiNbO3 Wafer For  Frequency Doublers

Ampliación de imagen :  Oblea óptica del niobato LiNbO3 del litio 5200nm para los dobladores de la frecuencia

Datos del producto:

Lugar de origen: CHINA
Nombre de la marca: Crystro
Certificación: SGS/COC
Número de modelo: CR210219-1

Pago y Envío Términos:

Cantidad de orden mínima: 1pc
Precio: USD 20~200/pc
Detalles de empaquetado: Caja limpia transparente
Tiempo de entrega: 3-5 semanas
Condiciones de pago: T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 2000pcs por mes
Descripción detallada del producto
Material: Niobato del litio (LiNbO3) Crystal Substrate Wafer Densidad: 4.64g/cm3
Gama de la transparencia: 420-5200nm Coeficiente de absorción: ~0.1%/cm @1064nm
Índices refractivos: ne=2.156, no= 2.232@1064nm Tolerancia de la dimensión: ±0.05mm
Tolerancia de ángulo de cuña: ±0.1° Embalaje: envase individual para cada substrato, lleno en el bolso llenado del gas inerte.
Alta luz:

5200nm LiNbO3 wafer

,

optical Lithium Niobate wafer

,

5200nm Lithium Niobate wafer

Niobato del litio (LiNbO3) Crystal Substrate Wafer



(Niobato del litio, LN) el cristal LiNbO3 es un cristal uniaxial y negativo de los materiales ópticos lo más a fondo posible caracterizados.

Con sus coeficientes electrópticos grandes, la ventana óptica ancha de la transparencia, y la disponibilidad de los altos cristales ópticos de la calidad, cristal de LN (niobato del litio) es a menudo el material de la opción para la modulación óptica y del Q-interruptor en las longitudes de onda del infrarrojo cercano e infrarrojas. Para los moduladores electrópticos (EOM) el cristal puede ser z-corte con la birrefringencia residual cero a lo largo de la dirección de la propagación ligera o x-corte con birrefringencia residual no nula y el coeficiente electróptico eficaz maximizado. Para el Q-interruptor el cristal es típicamente z-corte con la birrefringencia residual cero y un campo eléctrico es transversal aplicado a la dirección de la propagación ligera. El sonido piezoeléctrico en LN es una desventaja en la alta frecuencia de la repetición, pero se puede superar hasta cierto punto con diseños piezoelectrically humedecidos apropiados.





Propiedades básicas de LiNbO3



Crystal Sturucture Trigonal, grupo de espacio R3c, grupo 3M del punto
Punto de fusión 1253℃
Dureza de Mohs 5
Densidad 4.64g/cm3
Delicuescencia Ninguno
Homogeneidad óptica ~5x10-5/cm
Gama de la transparencia 420-5200nm
Coeficiente de absorción ~0.1%/cm @1064nm
Índices refractivos en 1064nm ne =2.146, no = 2.220@1300nm                               ne =2.156, no = 2.232@1064nm                             ne =2.203, no = 2.286@632.8nm
Coeficientes de la extensión termal (en 25℃) //a, 2.0x10-6/K                                                         //a, 2.2x10-6/K
Coeficientes de la conductividad termal 38 W/m/K en 25℃
Coeficientes ópticos termales dno/dT =-0.874/K de x 10-6enel1.4μm               dne/dT =39.073/K de x 10-6enel1.4μm
Las ecuaciones de Sellmeier (λ en μm) ningunos 2=4.9048+0.11768/ne0.027169λ2 2=4.5820+0.099169/(delλ2-0,04750)-(λ2-0,04443)-0.02195λ2



Especificaciones típicas:



Especificaciones Boule Oblea
Diámetro Φ3” Φ4” Φ3” Φ4”
Longitud o grueso (milímetros) ≤100 ≤50 0.35-0.5
Orientación el 127.86°Y, el 64°Y, el 135°Y, el X, la Y, el Z, y el otro corte
Orientación de Ref.Flat X, Y
Longitud de Ref.Flat 22±2m m 32±2m m 22±2m m 32±2m m
Pulido de Front Side / El espejo pulió 5-15 Å
El traslapar lateral trasero / los 0.3-1.0μm
Llanura (μm) / ≤15
Arco (μm) / ≤25



Crystro puede ofrecer el otro tamaño y especificación de obleas a petición.



Usos:
LiNbO3El cristal es ampliamente utilizado como dobladores de la frecuencia para la longitud de onda el > 1μm y los osciladores paramétricos ópticos (OPO) bombearon en 1064 nanómetro así como dispositivos cuasi-fase-hechos juego (QPM). Debido a sus (A-O) coeficientes electrópticos (E-O) y acustópticos grandes, LiNbO3el cristal es el material más popular para las células de Pockel, los Q-interruptores y los moduladores de la fase, las obleas del substrato de la guía de onda y superficial de la onda acústica (SIERRA), etc.



Crystro proporciona:

  • LiNbO3cuñasusadasparalosaisladoresyloscirculadoresópticosde lafibra.

  • Entrega confiable

  • Control de calidad estricto

  • Soporte técnico

  • Precios muy competitivos
