Datos del producto:
Pago y Envío Términos:
|
Material: | Substrato cristalino del niobato LiNbO3 LN del litio solo para Pyroelectric | Tolerancia de la dimensión: | ±0.05mm |
---|---|---|---|
Orientación del eje óptico: | ±0.5° | LLANURA: | λ/4 @632.8nm |
Calidad superficial: | 20/10 | AR-capa: | El R<0.2% @1550nm±40nm |
Grueso: | 0.5mm/1m m | Entrega: | 1-4 semanas |
Alta luz: | Cristales del efecto piezoeléctrico LiNbO3,Cristales del efecto piezoeléctrico del niobato del litio,Cristal del niobato del litio LiNbO3 |

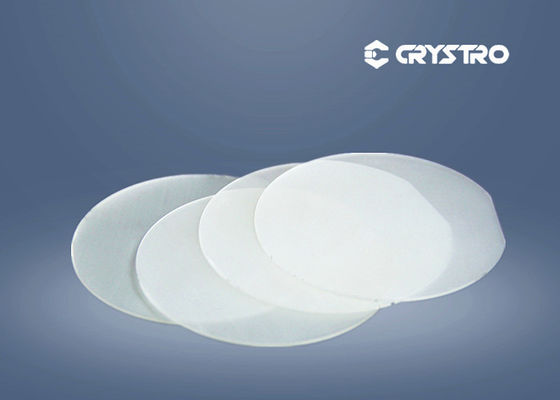

Substrato cristalino del niobato LiNbO3 LN del litio solo para Pyroelectric
(Niobato del litio, LN) el cristal LiNbO3 es un cristal uniaxial y negativo de los materiales ópticos lo más a fondo posible caracterizados. Con su gama ancha de la transparencia en el visible y mediados de-infradred y la sustancia química excelente y la estabilidad mecánica, cristal de LN se pueden utilizar como material bifrengent para los usos en infrarrojo.
Con sus coeficientes electrópticos grandes, la ventana óptica ancha de la transparencia, y la disponibilidad de los altos cristales ópticos de la calidad, cristal de LN (niobato del litio) es a menudo el material de la opción para la modulación óptica y del Q-interruptor en las longitudes de onda del infrarrojo cercano e infrarrojas. Para los moduladores electrópticos (EOM) el cristal puede ser z-corte con la birrefringencia residual cero a lo largo de la dirección de la propagación ligera o x-corte con birrefringencia residual no nula y el coeficiente electróptico eficaz maximizado. Para el Q-interruptor el cristal es típicamente z-corte con la birrefringencia residual cero y un campo eléctrico es transversal aplicado a la dirección de la propagación ligera. El sonido piezoeléctrico en LN es una desventaja en la alta frecuencia de la repetición, pero se puede superar hasta cierto punto con diseños piezoelectrically humedecidos apropiados.
Crystro proporciona:
LiNbO3 es también un buen cristal acustóptico y utilizado para la oblea de la onda acústica superficial (SIERRA) y los moduladores del A-O. Crystro proporciona el grado acústico LiNbO (de la SIERRA)3 cristales en obleas, boules del como-corte, componentes acabados y elementos fabricados de encargo.
Propiedades básicas de LiNbO3:
Crystal Sturucture | Trigonal, grupo de espacio R3c, grupo 3M del punto |
Punto de fusión | 1253℃ |
Dureza de Mohs | 5 |
Densidad | 4.64g/cm3 |
Delicuescencia | Ninguno |
Homogeneidad óptica | ~5x10-5/cm |
Gama de la transparencia | 420-5200nm |
Coeficiente de absorción | ~0.1%/cm @1064nm |
Índices refractivos en 1064nm | ne =2.146, no = 2.220@1300nm ne =2.156, no = 2.232@1064nm ne =2.203, no = 2.286@632.8nm |
Coeficientes de la extensión termal (en 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
Coeficientes de la conductividad termal | 38 W/m/K en 25℃ |
Coeficientes ópticos termales | dno/dT =-0.874/K de x 10-6enel1.4μm dne/dT =39.073/K de x 10-6enel1.4μm |
Las ecuaciones de Sellmeier (λ en μm) | ningunos 2=4.9048+0.11768/ne0.027169λ2 2=4.5820+0.099169/(delλ2-0,04750)-(λ2-0,04443)-0.02195λ2 |
Propiedades típicas de la SIERRA
Tipo cortado | SIERRA Velocidad Contra (m/s) | Electromecánico Factor de acoplamiento K2s (%) | Temperatura Coeficiente de Velocidad /℃ de TCV (10-6) | Temperatura Coeficiente de Retraso /℃ de TCD (10-6) |
127,86 ° Y-X | 3970 | 5,5 | -60 | 78 |
Y-X | 3485 | 4,3 | -85 | 95 |
Especificaciones típicas
Especificaciones | Boule | Oblea | ||
Diámetro | Φ3” | Φ4” | Φ3” | Φ4” |
Longitud o grueso (milímetros) | ≤100 | ≤50 | 0.35-0.5 | |
Orientación | el 127.86°Y, el 64°Y, el 135°Y, el X, la Y, el Z, y el otro corte | |||
Orientación de Ref.Flat | X, Y | |||
Longitud de Ref.Flat | 22±2m m | 32±2m m | 22±2m m | 32±2m m |
Pulido de Front Side | / | El espejo pulió 5-15 Å | ||
El traslapar lateral trasero | / | los 0.3-1.0μm | ||
Llanura (μm) | / | ≤15 | ||
Arco (μm) | / | ≤25 |
