Datos del producto:
Pago y Envío Términos:
|
| Material: | Cristal del niobato del litio del grueso del X-corte 0.5m m de las obleas LiNbO3 | Calidad superficial: | 20/10 |
|---|---|---|---|
| AR-capa: | El R<0.2% @1550nm±40nm | Diámetro: | hasta 4inch |
| Grueso: | 0.5mm/1m m | Origen: | China |
| Entrega: | 1-4 semanas | Embalaje: | envase individual para cada substrato, lleno en el bolso llenado del gas inerte. |
| Alta luz: | niobato del litio del corte de 0.5m m x,LiNbO3 x cortó el niobato del litio,cristal del niobato del litio de 0.5m m |
||

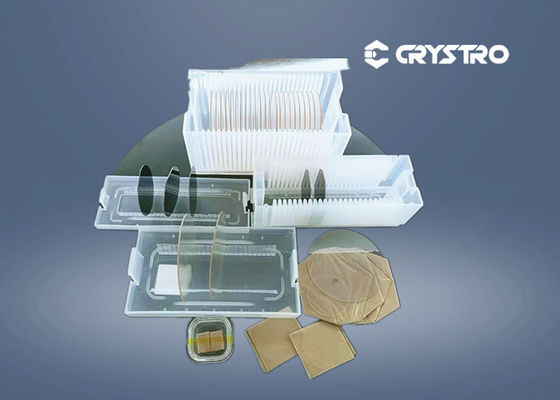

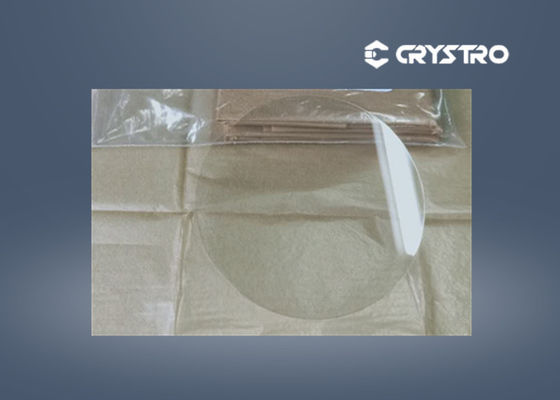

Cristal del niobato del litio del grueso del X-corte 0.5m m de las obleas LiNbO3
El cristal del niobio del litio (LN) LiNbO3 es ampliamente utilizado en filtro de la SIERRA, guía de onda óptica, modulador del photoelectricity, transductor de la multiplicación de la frecuencia y almacenamiento de información como cristal funcional con la característica física excelente de la temperatura alta anti y de la úlcera anti.
Tiene funcionamiento mecánico estable, y aparecerá diversa característica especial después de ser dopado diferentemente.
El cristalde LiNbO3 combina bajo costo, las buenas propiedades mecánicas y físicas así como alta homogeneidad óptica. Por lo tanto, LiNbO3 cuñas ha sido ampliamente utilizado en aisladores y circuladores de la fibra.
Los usos posibles:
Propiedades básicas de LiNbO3
| Crystal Sturucture | Trigonal, grupo de espacio R3c, grupo 3M del punto |
| Punto de fusión | 1253℃ |
| Dureza de Mohs | 5 |
| Densidad | 4.64g/cm3 |
| Delicuescencia | Ninguno |
| Homogeneidad óptica | ~5x10-5/cm |
| Gama de la transparencia | 420-5200nm |
| Coeficiente de absorción | ~0.1%/cm @1064nm |
| Índices refractivos en 1064nm | ne =2.146, no = 2.220@1300nm ne =2.156, no = 2.232@1064nm ne =2.203, no = 2.286@632.8nm |
| Coeficientes de la extensión termal (en 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
| Coeficientes de la conductividad termal | 38 W/m/K en 25℃ |
| Coeficientes ópticos termales | dno/dT =-0.874/K de x 10-6enel1.4μm dne/dT =39.073/K de x 10-6enel1.4μm |
| Las ecuaciones de Sellmeier (λ en μm) | ningunos 2=4.9048+0.11768/ne0.027169λ2 2=4.5820+0.099169/(delλ2-0,04750)-(λ2-0,04443)-0.02195λ2 |
Especificaciones de LiNbO3 cuñas
| Abertura | 1,0 x1.0 milímetro2 a 4 x 4 milímetros2 |
| Tolerancia de la dimensión | ±0.05mm |
| Tolerancia de ángulo de cuña | ±0.1° |
| Orientación de AXIS óptico | ±0.5° |
| Llanura | λ/4 @632.8nm |
| Calidad superficial | 20-10 |
| AR-capa | El R<0.2% @1550nm±40nm |
| Tamaño estándar | 1.25mmx1.25mmx0.5m m con la cuña 13º o 15º, phi=22.5º |
LiNbO3 es también un buen cristal acustóptico y utilizado para la oblea de la onda acústica superficial (SIERRA) y los moduladores del A-O. Crystro proporciona el grado acústico LiNbO (de la SIERRA)3 cristales en obleas, boules del como-corte, componentes acabados y elementos fabricados de encargo.
Propiedades típicas de la SIERRA
| Tipo cortado | SIERRA Velocidad Contra (m/s) | Electromecánico Factor de acoplamiento K2s (%) | Temperatura Coeficiente de Velocidad /℃ de TCV (10-6) | Temperatura Coeficiente de Retraso /℃ de TCD (10-6) |
| 127,86 ° Y-X | 3970 | 5,5 | -60 | 78 |
| Y-X | 3485 | 4,3 | -85 | 95 |

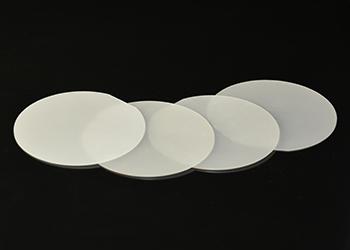

Especificaciones típicas
| Especificaciones | Boule | Oblea | ||
| Diámetro | Φ3” | Φ4” | Φ3” | Φ4” |
| Longitud o grueso (milímetros) | ≤100 | ≤50 | 0.35-0.5 | |
| Orientación | el 127.86°Y, el 64°Y, el 135°Y, el X, la Y, el Z, y el otro corte | |||
| Orientación de Ref.Flat | X, Y | |||
| Longitud de Ref.Flat | 22±2m m | 32±2m m | 22±2m m | 32±2m m |
| Pulido de Front Side | / | El espejo pulió 5-15 Å | ||
| El traslapar lateral trasero | / | los 0.3-1.0μm | ||
| Llanura (μm) | / | ≤15 | ||
| Arco (μm) | / | ≤25 | ||
Crystro puede ofrecer el otro tamaño y especificación de obleas a petición.
