Datos del producto:
Pago y Envío Términos:
|
| El tipo: | TGG Rod | Diámetro: | 1mm-100mm |
|---|---|---|---|
| Tolerancia del diámetro: | +0/-0.05mm | Tolerancia de la longitud: | +/-0.2mm |
| Ratio de la extinción: | >35db | Calidad de la superficie: | 10-5 |
| Capa de AR: | <0> | Conductividad térmica: | 7.4W m-1K-1 |
| Resaltar: | granate del galio del gadolinio,substrato del ggg,TGG Rod Magneto cristal óptico |
||

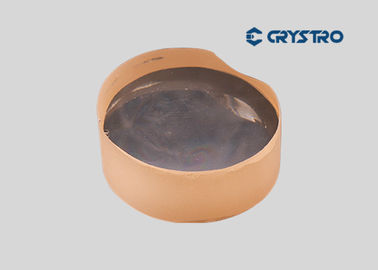

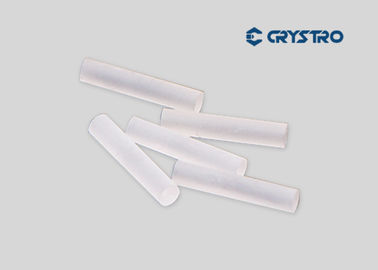

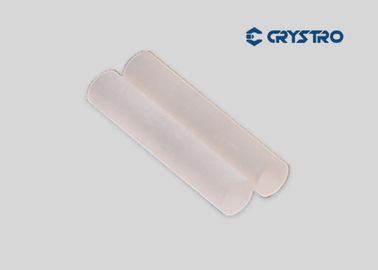

El cristal óptico magnético TGG puede reemplazar el cristal YIG
Descripción:
TGG es un excelente cristal magneto-óptico utilizado en varios dispositivos de Faraday ((Polarizador y aislador) en el rango de 400nm-1100nm, excluyendo 475-500nm.
El polarizador de Faraday está compuesto por la barra de cristal TGG y un imán especialmente diseñado. The polarization of the beam through the magneto-optical materials deflexes and direction of the deflection only has some relations with the direction of magnetic field and has nothing to do with the direction of the beam propagationEl aislador óptico es un componente óptico que permite la transmisión de luz polarizada en una sola dirección.
Características:
Aplicaciones:
Las partidas de los componentes de los aparatos de ensamblaje de la partida 1 se clasifican en el anexo 2 del presente Reglamento.
Aislador óptico.
Propiedades principales:
| Formulación química | Tuberculosis3¿ Qué pasa?5¿ Qué?12 |
| Parámetro de laticidad | a=12.355Å |
| Método de crecimiento | Czochralski |
| Densidad | 7.13 g/cm3 |
| Dureza de Mohs | 8.0 |
| Punto de fusión | 1725°C |
| Indice de refracción | 1.954 a 1064 nm |
CRYSTRO suministra cristal TGG con:
| Orientación | [111] dentro de ±15 min de arco |
| Distorsión del frente de onda | < 1/8 de onda |
| Proporción de extinción | > 35 dB |
| Tolerancia de diámetro | Se aplicarán las siguientes medidas: |
| Tolerancia de longitud | Se aplicarán las siguientes medidas: |
| Las demás | 0.10 mm@45o |
| La superficie es plana | < 1/10 de onda a 633 nm |
| El paralelismo | < 30 segundos de arco |
| Perpendicularidad | < 5 minutos de arco |
| Calidad de la superficie | 10/5 El rasguño y la excavación |
| Revestimiento AR | < 0,2% |
| Las grandes dimensiones de los cristales | 2.0 a 76 mm de diámetro |
