Datos del producto:
Pago y Envío Términos:
|
Material: | TGG | Diámetro: | 100M M |
---|---|---|---|
Tolerancia del diámetro: | +0/-0.05mm | Tolerancia de la longitud: | +/-0.2mm |
Ratio de la extinción: | hasta 40dB | Calidad superficial: | 10-5 |
Capa de AR: | <0> | Onda Front Distortion: | <1> |
Alta luz: | Granate del galio del gadolinio,Substrato de GGG,Cristales magnetoópticos del diámetro 100m m |

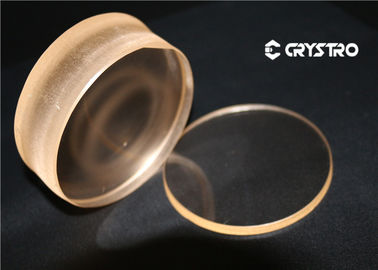

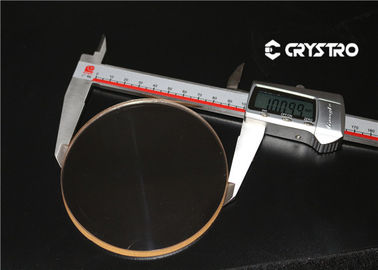

Cristal del diámetro 100m m TGG para los dispositivos del rotor y del aislador de Faraday
Descripción:
El granate del galio del terbio (Tb3Ga5O12, TGG) es una categoría crucial de materiales magnetoópticos para el uso en las regiones espectrales visibles y del infrarrojo cercano ((400-470nm y 500-1500nm)). El cristal de TGG posee un constante grande de Verdet (35 RadT−1m−1 en 1064 nanómetro), alta conductividad termal (7,4 Wm−1K−1), pérdidas ópticas bajas (< 0=""> 1 GW/cm2). Por lo tanto, es un conveniente cristalino Faraday-giratorio atractivo para construir los aisladores magnetoópticos, interruptores magnetoópticos, los moduladores y así sucesivamente, ampliamente utilizados magnetoópticos en el YAG, el zafiro Ti-dopado y la otra amplificación gradual, tipo del anillo, laser de inyección de la semilla
Características:
Usos:
Rotor de Faraday;
Aislador óptico.
Sensor magnético
Propiedades principales:
Fórmula química | TB3GA5O12 |
Parámetro de Lattic | a=12.355Å |
Método del crecimiento | Czochralski |
Densidad | 7.13g/cm3 |
Dureza de Mohs | 8,0 |
Punto de fusión | 1725℃ |
Índice de refracción | 1,954 en 1064nm |
Cristal de la fuente TGG de CRYSTRO con:
Orientación | [111] dentro de minuto del arco ±15 |
Distorsión del frente de onda | <1> |
Ratio de la extinción | >35dB |
Tolerancia del diámetro | +0.00mm/-0.05mm |
Tolerancia de la longitud | +0.2mm/-0.2mm |
Chaflán | º de 0.10mm@45 |
Llanura | <1> |
Paralelismo | < 30="" arc="" Seconds=""> |
Perpendicularity | < 5="" arc="" min=""> |
Calidad superficial | 10/5 rasguño/empuje |
Capa de AR | <0> |
Dimensiones grandes de cristales | 2,0--76 milímetros de diámetro |
