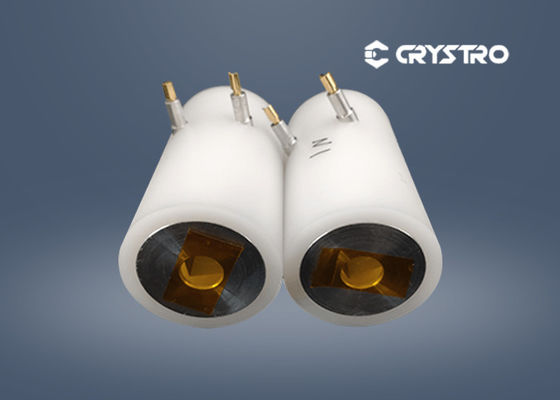

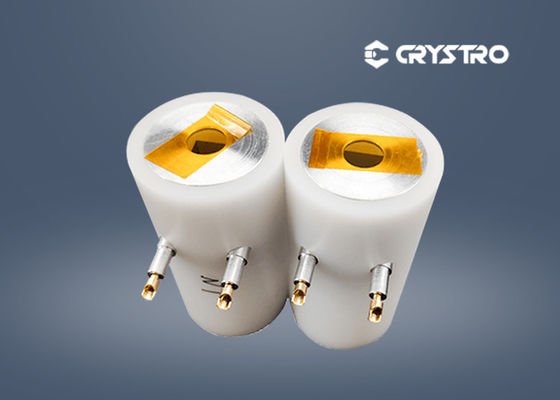

Electro interruptor óptico de la célula Q de 32um Langasite Pockel

Célula electróptica de Pockels del Q-interruptor de la serie de LGS (EO)

Una nueva clase de Q-interruptor del EO se diseña por medio de un cristal_del La₃GA₅SiQ₁₄ (LGS). El cristal de LGS es una clase de material ópticamente activo de NLO con el umbral de daño muy alto (cerca de 9 veces como el de LN), coeficiente excelente del E-O, estabilidad da alta temperatura (mejor que el cuarzo), el Q-interruptor se basa en la consideración que el ángulo total de la rotación del avión de la polarización es cero, mientras que las propagaciones polarizadas de la onda a través de la célula de Pockels hacia adelante y hacia atrás, con el giro del avión de la polarización y el efecto electróptico existiendo simultáneamente, por lo tanto él son ampliamente utilizadas en componentes del E-O tales como modulador del E-O, Q-interruptor, etc.

El interruptor electróptico de LGS Q pasa la luz a lo largo de la dirección de Z del cristal y aplica un campo eléctrico a lo largo de la dirección de X, que puede hacer el uso completo del efecto electróptico lateral del cristal de realizar la función del Q-interruptor del cristal de LGS. El Q-interruptor electróptico hecho por LGS es realmente una nueva clase de Q-interruptor rotación-electro-óptico.

Propiedades básicas:

Características:

• LGS - Q-interruptor basado (célula de Pockels);
• Para las longitudes de onda los hasta 3.2μm;
• Onda transmitida Front Distortion: < l="">
• Umbral de daño: >900MW/cm2 (@1064nm, 10ns, típicos, no garantizado);
• LGS disponible para los sistemas eléctricos medios, ocurrir parcialmente de DKDP y de LiNbO_Q-interruptores de₃ series.
