Datos del producto:
Pago y Envío Términos:
|
Material: | Cristal del niobato del litio del grueso del X-corte 0.5m m de las obleas LiNbO3 | Calidad superficial: | 20/10 |
---|---|---|---|
AR-capa: | El R<0.2% @1550nm±40nm | Diámetro: | hasta 4inch |
Grueso: | 0.5mm/1m m | Origen: | China |
Entrega: | 1-4 semanas | Embalaje: | envase individual para cada substrato, lleno en el bolso llenado del gas inerte. |
Alta luz: | Cristal no linear del niobato del litio,Cristal no linear LiNbO3,Cristal del filtro LiNbO3 de la SIERRA |

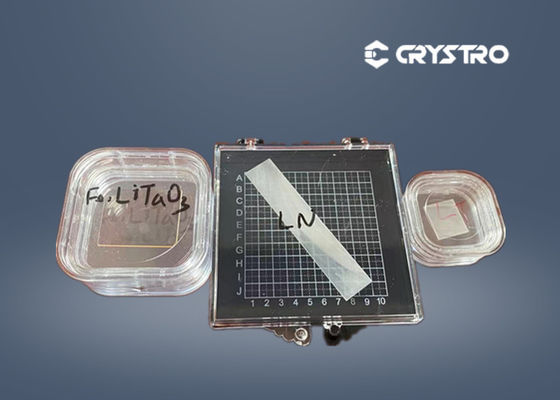

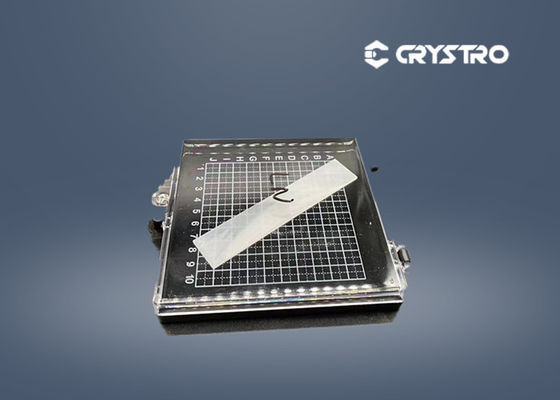

El precio de fábrica vende el cristal no lineal LiNbO3
El cristal del niobio del litio (LN) LiNbO3 es ampliamente utilizado en filtro de la SIERRA, guía de onda óptica, modulador del photoelectricity, transductor de la multiplicación de la frecuencia y almacenamiento de información como cristal funcional con la característica física excelente de la temperatura alta anti y de la úlcera anti.
Tiene funcionamiento mecánico estable, y aparecerá diversa característica especial después de ser dopado diferentemente.
El cristalde LiNbO3 combina bajo costo, las buenas propiedades mecánicas y físicas así como alta homogeneidad óptica. Por lo tanto, LiNbO3 cuñas ha sido ampliamente utilizado en aisladores y circuladores de la fibra.
Los usos posibles:
Propiedades básicas de LiNbO3
Crystal Sturucture | Trigonal, grupo de espacio R3c, grupo 3M del punto |
Punto de fusión | 1253℃ |
Dureza de Mohs | 5 |
Densidad | 4.64g/cm3 |
Delicuescencia | Ninguno |
Homogeneidad óptica | ~5x10-5/cm |
Gama de la transparencia | 420-5200nm |
Coeficiente de absorción | ~0.1%/cm @1064nm |
Índices refractivos en 1064nm | ne =2.146, no = 2.220@1300nm ne =2.156, no = 2.232@1064nm ne =2.203, no = 2.286@632.8nm |
Coeficientes de la extensión termal (en 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
Coeficientes de la conductividad termal | 38 W/m/K en 25℃ |
Coeficientes ópticos termales | dno/dT =-0.874/K de x 10-6enel1.4μm dne/dT =39.073/K de x 10-6enel1.4μm |
Las ecuaciones de Sellmeier (λ en μm) | ningunos 2=4.9048+0.11768/ne0.027169λ2 2=4.5820+0.099169/(delλ2-0,04750)-(λ2-0,04443)-0.02195λ2 |

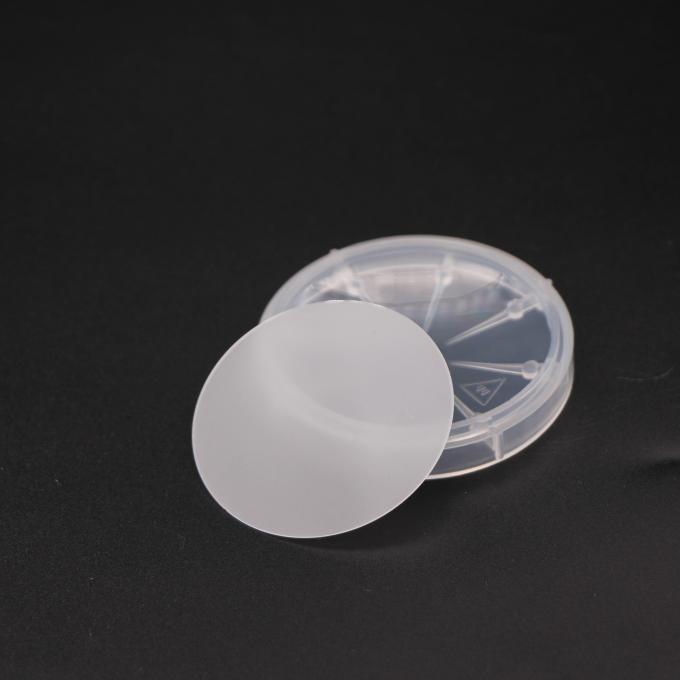

Especificación de las obleas LiNbO3:
Orientación | X&Z-corte ±0.2° |
Diámetro | 50.8mm/76.2 mm/100mm ±0.3 milímetro |
Plano de la orientación (DE) | perpendicular de 22m m ±2 mm/32mm ±2 milímetro a X ±0.2° |
En segundo lugar Refer.Flat (RF) | Cw225°±0.5°from de Cw315°±0.5°from DE |
Grueso | 250um/500um/1000um ±5um o más |
Calidad superficial | Los lados dobles pulieron; S/D: 20/10 |
TTV | ≤10um |
DEFORMACIÓN | ≤50um |
Temperatura de curie | 1142℃± 0.7℃ |
Índice de refracción | acoplador method@632.8nm de la prisma de n.=2.2878±0.0002 n.=2.2033±0.0002 |
El biselar del borde | Borde Roundind |
