| Nombre De La Marca: | Crystro |
| Número De Modelo: | Se aplicará el método de cálculo de las pérdidas. |
| Cuota De Producción: | 1 por ciento |
| Precio: | USD 20~200/pc |
| Tiempo De Entrega: | 4 a 5 semanas |
| Condiciones De Pago: | T/T, Western Union, MoneyGram, PayPal y otras formas de pago. |

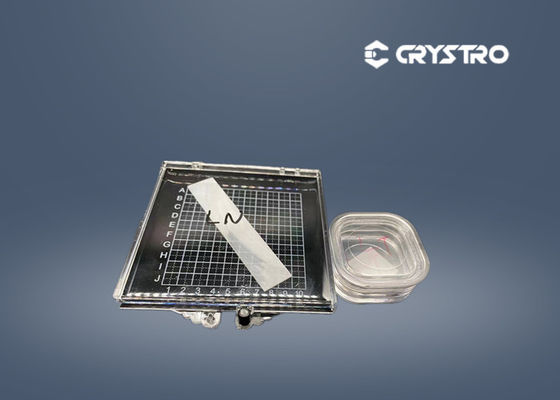

Calidad SAW LiNbO3 Cristal
Se trata de:3El cristal combina bajo costo, buenas propiedades mecánicas y físicas, así como una alta homogeneidad óptica.3las cuñas se han utilizado ampliamente en aisladores de fibra y circulantes.
Se trata de:3es también un buen cristal acustico-óptico y se utiliza para wafer de onda acústica de superficie (SAW) y moduladores A-O. Crystro proporciona LiNbO de grado acústico (SAW)3los cristales en obleas, las bolas cortadas, los componentes terminados y los elementos fabricados a medida.
Anhui Crystro participa en las exposiciones de todo tipo cada año: Laser World of Photonics Munich, Shanghai, Photonics West en San Francisco, CIOE en Shenzhen, etc.
Crystro ofrece:
Propiedades típicas de SAW
| Tipo de corte | Velocidad SAW Vel(m/s) | Factor de acoplamiento electromecánico K2el(%) | Coeficiente de temperatura de la velocidad TCV (10-6 años/°C) | Coeficiente de temperatura del TCD de retraso (10-6 años/°C) |
| 127.86 ° Y-X | 3970 | 5.5 | - 60 años | 78 |
| Y-X | 3485 | 4.3 | - 85 años. | 95 |
Especificaciones típicas
| Especificaciones | Las demás | Ofras | ||
| Diámetro | F3' | Frente a las líneas de banda | F3' | Frente a las líneas de banda |
| Duración o espesor (mm) | ≤ 100 | ≤ 50 años | 0.35 a 0.5 | |
| Orientación | 127.86°Y, 64°Y, 135°Y, X, Y, Z y otros cortes | |||
| Referencia.Orientación plana | X, Y | |||
| Ref.Largura plana | Las demás: | 32 ± 2 mm | Las demás: | 32 ± 2 mm |
| Limpieza delantera | / | Espejo pulido 5-15 Å | ||
| El lado trasero | / | 0.3-1.0 μm | ||
| Planaje (μm) | / | ≤ 15 años | ||
| Arco (μm) | / | ≤ 25 años | ||
Crystro puede ofrecer otros tamaños y especificaciones de obleas a petición.
| Estructura de cristal | Trigonal, Grupo Espacial R3C, Grupo Punto 3m |
| Parámetros de las celdas | a=5,148 Å, c=13,863 Å |
| Punto de fusión | 1253oC. Las |
| Temperatura de Curie | 1140oC. Las |
| Dureza de Mohs | 5 |
| Densidad: | 4.64 g/cm3 |
| Delicescencia | No hay |
| Homogeneidad óptica | ~ 5x10- 5 años/cm |
| Rango de transparencia | 420 -- 5200 nm |
| Coeficiente de absorción | ~ 0,1%/cm @ 1064 nm |
| Índices de refracción a 1064 nm (Puro LN) |
n = 2.146, no = 2,220 @ 1300 nm n = 2.156, no = 2,232 @ 1064 nm n = 2.203, no = 2,286 @ 632,8 nm |
| Coeficiente de expansión térmica (@ 25oC) Las |
//a, 2.0x10-6 años- ¿Qué quieres? |
| // c, 16,7 por 10-6 años- ¿Qué quieres? | |
| Coeficiente de conductividad térmica: | 38 W/m/K a 250oC. Las |
| Coeficiente óptico térmico | Dno/dT = -0,874x10-6 años/K a 1,4 μm dne/dT=39.073x10-6 años/K a 1,4 μm |
| Las ecuaciones de Sellmeier (LN pura) (λ en μm) |
No es2= 4,9048 + 0,11768/ ((λ2-0.04750) -0.027169λ2 No2= 4,5820+0,099169/(λ2-0.04443) -0.021950λ2 |
