| Nombre De La Marca: | Crystro |
| Número De Modelo: | CR220129-08 |
| Cuota De Producción: | 1 por ciento |
| Precio: | USD 20~200/pc |
| Tiempo De Entrega: | 4 a 5 semanas |
| Condiciones De Pago: | T/T, Western Union, MoneyGram, PayPal y otras formas de pago. |

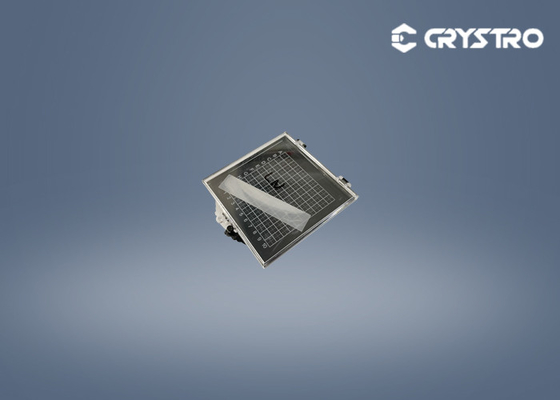

Calidad SAW LiNbO3 de cristal único para dispositivos acustico-ópticos

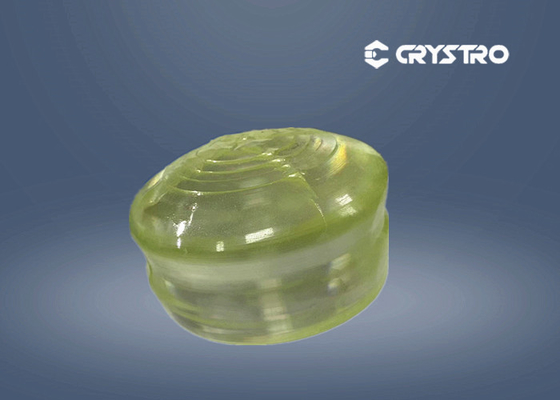

El de Crystro.LiNbO3el cristalse cultiva porCzochralskiMétodo. Diámetro máximo alcanza 4 pulgadas, ahora es el más grandeEl tamaño de este archivo, nosotrosLos cristales únicos magnétoópticos como GGG, SGGG, TGG, TSAG son nuestros productos principales.
LiNbO3 es un cristal de grado óptico no lineal, que se utiliza ampliamente en osciladores paramétricos, duplicación de frecuencia, dispositivos acustico-ópticos, moduladores ópticos.El LiNbO3 dopado con MgO puede aumentar efectivamente el umbral de daño del cristal LiNbO3.
Los cristales LN (MgO:LN) dopados con LN puro y MgO con recubrimientos de oro en las caras laterales de los electrodos están disponibles.
El LiNbO3 dopado con MgO (MgO:LN) tiene propiedades ópticas lineales similares a las del LiNbO3 puro, pero el umbral de daño fotorefractivo es mucho mayor.
Crystro ofrece:
Aplicaciones de los cristales LiNbO3:
1- Las células.
2. interruptores Q
3Moduladores de fase
4Waferas de onda acústica de superficie
Propiedades básicas del LiNbO3:
| Método de crecimiento | Método de Czochralski |
| Estructura de cristal | Sistema trigonal |
| Constante de red | a=b=5,148Å c=13,863 Å |
| Punto de fusión | 1250 °C |
| Temperatura de Curie | 1142 °C |
| Densidad | 40,64 g/cm3 |
| Dureza de Mohs | 5 |
| Rango de transmisión espectral | 0.4-2.9um |
| Indice de refracción | No=2.286 ne=2.203 (632.8nm) |
| Coeficiente no lineal | D33 es 34.45, d31=d15=5.95, d22=13.07 (PMV)- ¿Qué es?) |
| Coeficiente electroóptico | ¿Qué es esto?6,γ22 = 3.4,γ33 = 30.8,γ51 = 28.0,γ22=6.00 ((pmv- ¿Qué es?) |
| Rango de transmisión espectral | 370 - 5000nm > 68% (632,8nm) |
| Coeficiente de expansión térmica | A11=15,4 x 10-6 años/k, a33 = 7,5 x 10-6 años/k |
| Calidad óptica LiNbO3 | Calidad SAW LiNbO3 | |
| Orientación | El corte en X, el corte en Z (+/- 0,2°) | Cortado en Z, cortado en Y, |
| Y-corte de 36 °, Y-corte de 64 °, Y-corte de 128 ° | ||
| Piso de orientación primaria | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. |
| 32 mm +/-2 mm (4 pulgadas) | 32 mm +/-2 mm (4 pulgadas) | |
| Tamaño estándar | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| O otros | O otros | |
| El grosor | 500 μm +/-20 μm | 500 μm +/-20 μm |
| Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | |
| Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | |
| Pulido | Polido de un solo lado o de ambos lados | Polido de un solo lado o de ambos lados |
| Finalización de la superficie: 20/10 o 10/5 | Finalización de la superficie: 20/10 o 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Temperatura de Curie | 1142°C +/- 0,7°C | 1142°C +/- 3°C |
| Cuadrados de bordes | Redondeamiento de los bordes | Redondeamiento de los bordes |
|
|
