| Nombre De La Marca: | Crystro |
| Número De Modelo: | CR220129-08 |
| Cuota De Producción: | 1 por ciento |
| Precio: | USD 20~200/pc |
| Tiempo De Entrega: | 4 a 5 semanas |
| Condiciones De Pago: | T/T, Western Union, MoneyGram, PayPal y otras formas de pago. |

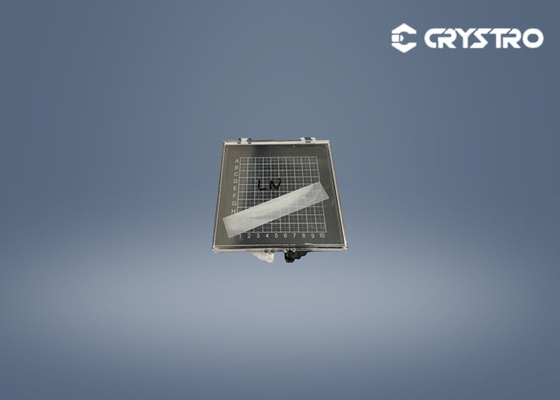

6 pulgadas de diámetro LiNbO3 E-O NLO Crsytal Wafer
LiNbO3 es un cristal de grado óptico no lineal, que se utiliza ampliamente en osciladores paramétricos, duplicación de frecuencia, dispositivos acustico-ópticos, moduladores ópticos.El LiNbO3 dopado con MgO puede aumentar efectivamente el umbral de daño del cristal LiNbO3..
El cristal de MgO:LiNbO3 (niobato de litio dopado con óxido de magnesio) tiene coeficientes efectivos no lineales similares a los de LiNbO3 puro y presenta un umbral de daño óptico más alto.
Los cristales LN (MgO:LN) dopados con LN puro y MgO con recubrimientos de oro en las caras laterales de los electrodos están disponibles.
El LiNbO3 dopado con MgO (MgO:LN) tiene propiedades ópticas lineales similares a las del LiNbO3 puro, pero el umbral de daño fotorefractivo es mucho mayor.

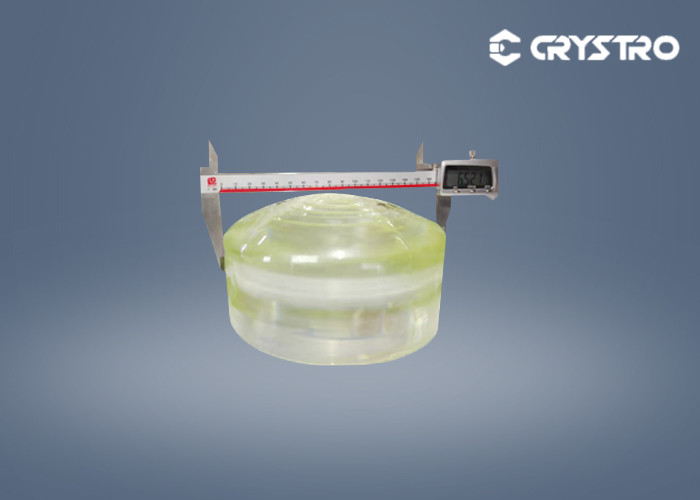

El de Crystro.LiNbO3el cristalse cultiva porCzochralskiMétodo. Diámetro máximo alcanza 6 pulgadas, ahora es el más grandeEl tamaño de este archivo, nosotrosLos cristales únicos magnétoópticos como GGG, SGGG, TGG, TSAG son nuestros productos principales.
Crystro ofrece:
Aplicaciones de los cristales LiNbO3:
1- Las células.
2. interruptores Q
3Moduladores de fase
4Waferas de onda acústica de superficie
Propiedades básicas del LiNbO3:
| Método de crecimiento | Método de Czochralski |
| Estructura de cristal | Sistema trigonal |
| Constante de red | a=b=5,148Å c=13,863 Å |
| Punto de fusión | 1250 °C |
| Temperatura de Curie | 1142 °C |
| Densidad | 40,64 g/cm3 |
| Dureza de Mohs | 5 |
| Rango de transmisión espectral | 0.4-2.9um |
| Indice de refracción | No=2.286 ne=2.203 (632.8nm) |
| Coeficiente no lineal | D33 es 34.45, d31=d15=5.95, d22=13.07 (PMV)- ¿Qué es?) |
| Coeficiente electroóptico | ¿Qué es esto?6,γ22 = 3.4,γ33 = 30.8,γ51 = 28.0,γ22=6.00 ((pmv- ¿Qué es?) |
| Rango de transmisión espectral | 370 - 5000nm > 68% (632,8nm) |
| Coeficiente de expansión térmica | A11=15,4 x 10-6 años/k, a33 = 7,5 x 10-6 años/k |
La CRTSTRO podrá ofrecer:
| Calidad óptica LiNbO3 | Calidad SAW LiNbO3 | |
| Orientación | El corte en X, el corte en Z (+/- 0,2°) | Cortado en Z, cortado en Y, |
| Y-corte de 36 °, Y-corte de 64 °, Y-corte de 128 ° | ||
| Piso de orientación primaria | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. |
| 32 mm +/-2 mm (4 pulgadas) | 32 mm +/-2 mm (4 pulgadas) | |
| Tamaño estándar | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| O otros | O otros | |
| El grosor | 500 μm +/-20 μm | 500 μm +/-20 μm |
| Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | |
| Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | |
| Pulido | Polido de un solo lado o de ambos lados | Polido de un solo lado o de ambos lados |
| Finalización de la superficie: 20/10 o 10/5 | Finalización de la superficie: 20/10 o 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Temperatura de Curie | 1142°C +/- 0,7°C | 1142°C +/- 3°C |
| Cuadrados de bordes | Redondeamiento de los bordes | Redondeamiento de los bordes |
El video
El video
El video
|
|
