Piezo LiNbO3 LiTaO3 Wafer para semiconductores POI y MEMS personalizado

Name: Piezo LiNbO3 LiTaO3 Wafer para semiconductores POI y MEMS personalizado
Brand: ANHUI CRYSTRO CRYSTAL MATERIALS Co., Ltd.
SKU: Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Price: 110.00 USD
Availability: InStock

Nombre De La Marca:	Crystro
Número De Modelo:	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Cuota De Producción:	1 por ciento
Precio:	USD 20~200/pc
Tiempo De Entrega:	1-4weeks
Condiciones De Pago:	T/T, Western Union, MoneyGram, PayPal y otras formas de pago.

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

SGS/COC

El material:

Wafer de piezo LiNbO3 LiTaO3 personalizado para POI y MEMS de semiconductores

Diámetro:

2 pulgadas-8 pulgadas

Crsytal:

El contenido de LiNbO3 /LiTaO3 /Qurtz

Aplicaciones:

Dispositivos de onda acústica superficial

Gama de la transparencia:

400 ¢ 5000 nm

Acaba.:

DSP, SSP

Certificación:

ISO:9001, ISO:14001

orientación:

X-112°Y, 36°Y, 42°Y±0.5

Detalles de empaquetado:

Caja limpia transparente

Capacidad de la fuente:

20000pcs por mes

Resaltar:

Wafer de LiTaO3 personalizado

Oferta de LiTaO3 de semiconductor POI

Oferta de LiTaO3 de semiconductores MEMS

Descripción del producto

Wafer de piezo LiNbO3 LiTaO3 personalizado para POI y MEMS de semiconductores

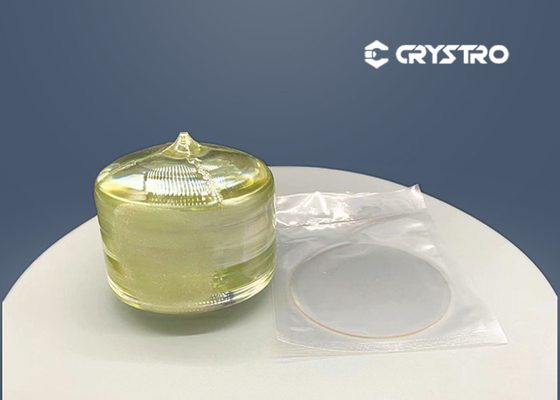

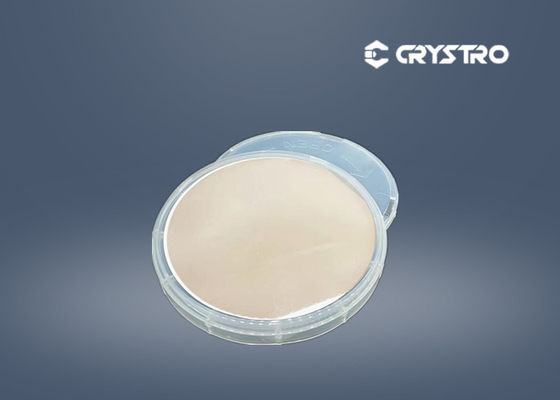

Crystro puede personalizarOferta piezoeléctrica acústica de superficie, incluidas:

Niobato de litio, tantalato de litio, cristal de cuarzo como orientación de corte y tamaño requeridos, nuestros cristales de efecto piezoeléctrico son cultivados por el método Czochralski.Podemos personalizar el tamaño y las especificaciones., rojosidad < 0,5 nm.
Las obleas Dia 3" 4" 6" están disponibles según las necesidades.

Crystro posee un perfilador Corning Flatmaster 200, equipos de marcado láser, AOI y una línea de limpieza de 6 pasos.

Crystro ofrece:

Excelente propiedad fotoeléctrica
Umbral de daños elevado
Temperatura de Curie muy alta

Piezo LiNbO3 LiTaO3 Wafer para semiconductores POI y MEMS personalizado 0

Propiedades básicas del LiTaO3:

El material	Niobato de litio	Tantalato de litio	Cristales de cuarzo
Diámetro / tamaño	3 ′′, 4 ′′, 6 ′′, 8 ′′	3 ′′, 4 ′′, 6 ′′	3 ¢, 4 ¢, 5 ¢, 6 ¢, 8 ¢
Tipo de corte	X / Y / Z	X / Y-Z / Se trata de un	X / Y / Z
	36 y / Se trata de los siguientes:	28 y / 36 y / 42Y	AT / ST / DT
Finalización de la superficie	Polvo de doble lado No casado Polvo lateral
El grosor	0.25 mm / 0.35 mm / 0.50 mm / 1.00 mm / 2.00 mm
TTV	< 5um
El PLTV	> 98% (5 mm*5 mm)
El valor de la renta variable	En el caso de las
- ¿ Por qué?	-25um < arco < +25um
La velocidad warp.	< 30 mm
La rugosidad	Ra < 0,5 nm, Ra < 1 nm
Temperatura de Curie.	Se aplicarán las siguientes medidas:	605 °C ± 2 °C	573°C
Perfil del borde	Tierra redonda, en forma de "C"
Apartamentos	Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.
	Según la solicitud
Dope con	Er, MgO	Fe	con o sin semillas
Frente	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
La parte trasera	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Apariencia	No hay grietas, marcas de sierra, manchas
Dominio único	Se ha completado la polarización / se ha reducido		Sin estrés

Las etiquetas:

cristales de los lgs

silicato del galio del lantano

el ácido
