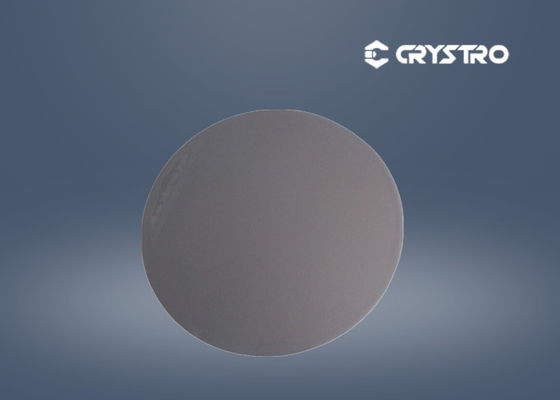

No se ha dopado COC Czochralski 0,5 mm Si Wafer de silicio de cristal único

No se ha dopado COC Czochralski 0,5 mm Si Wafer de silicio de cristal único

Nombre De La Marca:	Crystro
Número De Modelo:	Se aplicará el método de cálculo de las emisiones de CO2.
Cuota De Producción:	1 por ciento
Tiempo De Entrega:	4-5weeks
Condiciones De Pago:	T/T, Western Union, MoneyGram, PayPal y otras formas de pago.

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

SGS/COC

El material:

Nombre del producto:

Cristales simples de silicio

Composición química:

99.999%

Superficie:

con una o dos caras pulidas

Tamaño estándar:

el diámetro es igual o superior a 1 mm, el diámetro es igual o superior a 0,5 mm, el diámetro es igu

Tipo de dopaje:

No dopado

EPD ((cm-2):

≤ 100

Resistencia:

102 ~ 104 ohm-cm

Detalles de empaquetado:

Caja limpia transparente

Capacidad de la fuente:

100000 PCS por mes

Resaltar:

Wafer de silicio de cristal único COC

0Wafers de Si de Czochralski de.5 mm

Czochralski

Descripción del producto

Superficie pulida de silicio Si de cristal único

El silicio amorfo negro se obtiene mediante la reducción de arena (SiO2) con carbono.agua y ácidos (excepto HF)El silicio se utiliza en semiconductores, aleaciones y polímeros.

Material: Silicio

Tipo de dopaje: sin dopaje
Resistencia Ω. Cm: 102~104
EPD ((cm-2): ≤ 100
Dirección cristalográfica: < 111>; < 100>; < 110> ± 0,5°
Las especificaciones regulares son: diámetro 2x0,5 mm, diámetro 3x0,5 mm, diámetro 4x0,5 mm, diámetro 5", diámetro 6", diámetro 8".
Superficie: una o dos caras pulidas

CRYSTRO suministra cristal GGG con:

Estado miembro	Cristales únicos
Estructura de cristal	Diamante
Método de crecimiento	Czochralski
Tamaño estándar	Diámetro 20-80 mm, espesor 05-1 mm
Pulido	Polido de una o dos caras
La rugosidad	< 0,03um
Purificación	99.999%
