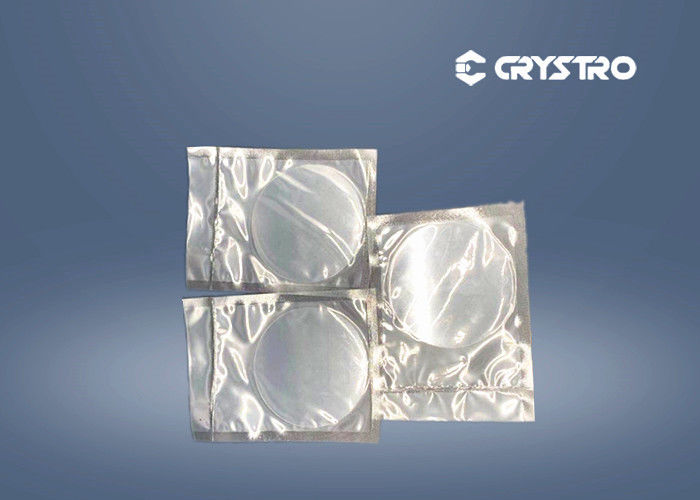

DIA 4 Inch SGGG Wafer YIG Film Substrates

DIA 4 Inch SGGG Wafer YIG Film Substrates

Nombre De La Marca:	Crystro
Número De Modelo:	CR251027-01
Cuota De Producción:	5pc
Tiempo De Entrega:	4-5 semanas
Condiciones De Pago:	T/T, Western Union, Moneygram, PayPal

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

PORCELANA

Certificación:

SGS/ROHS/REACH

Material:

Llanura:

Nombre:

Sustratos de película YIG de oblea SGGG de 4 pulgadas de diámetro

Orientación del crecimiento cristalino:

(100), (111)

Tamaño máximo:

4 pulgadas de diámetro

Tolerancia del diámetro:

± 0.05 mm

Tolerancia de la longitud:

± 0.2 mm

Espesor:

0,63 mm, 0,5 mm, 1,4 mm

Detalles de empaquetado:

Caja limpia transparente

Capacidad de la fuente:

1000pcs por mes

Resaltar:

4 inch SGGG wafer substrates

YIG film single crystal substrates

SGGG wafer YIG film substrates

Descripción del producto

DIA 4 Inch SGGG Wafer YIG Film Substrates

SGGG single crystal, e.g. substituted gadolinium gallium garnet is grown by Czochralski method .

SGGG crystals with calcium, magnesium and zirconium as substituting ions, which are used as the substrates for the growth of bismuth-substituted iron garnet epitaxial films, which is good material for YIG,and BIG flim

Our Company:

Crystro has perfect automatic production machine, the current products are mainly concentrated in the YAG, TGG, TSAG,GGG ,LGS,Ce:GAGG ,Ce:YAG and Ce: LuYAG crystals.

We also established a crystal research center and developed different kinds of crystals. Keep providing technical support and training for new applications and product development staffs.

Crystal properties
Crystal growth method	Czochralski
Crystal growth orientation	(100), (111)
Maximum size	4 inch diameter
Variations	Dopands on request
Crystallographic properties
Crystallographic structure	Cubic

	a = 12.505 Å SGGG
Mineralogical	Garnet
Twinning structure	Perfect
Colour	Colourless / Brownish SGGG
Physical properties
Density	7.09 g/cm3
Melting point	1730 °C
Hardness	7.5 (Mohs)
Dielectric constant	30
Dielectric loss tangent (10 GHz)	ca. 3.0 * 10_4
Optical properties
Transmission range	0.3 to 7.0 mm
Refraction index:	nd = 1.9708 at 577 nm

CRYSTRO supply GGG crystal with:

Orientation	<111> <100> within ±15 arc min
Wave Front Distortion	<1/4 wave@632
Diameter Tolerance	±0.05mm
Length Tolerance	±0.2mm
Chamfer	0.10mm@45º
Flatness	<1/10 wave at 633nm
Parallelism	< 30 arc Seconds
Perpendicularity	< 15 arc min
Surface Quality	10/5 Scratch/Dig
Clear Apereture	>90%
Large Dimensions of Crystals	2.8-100 mm in diameter
